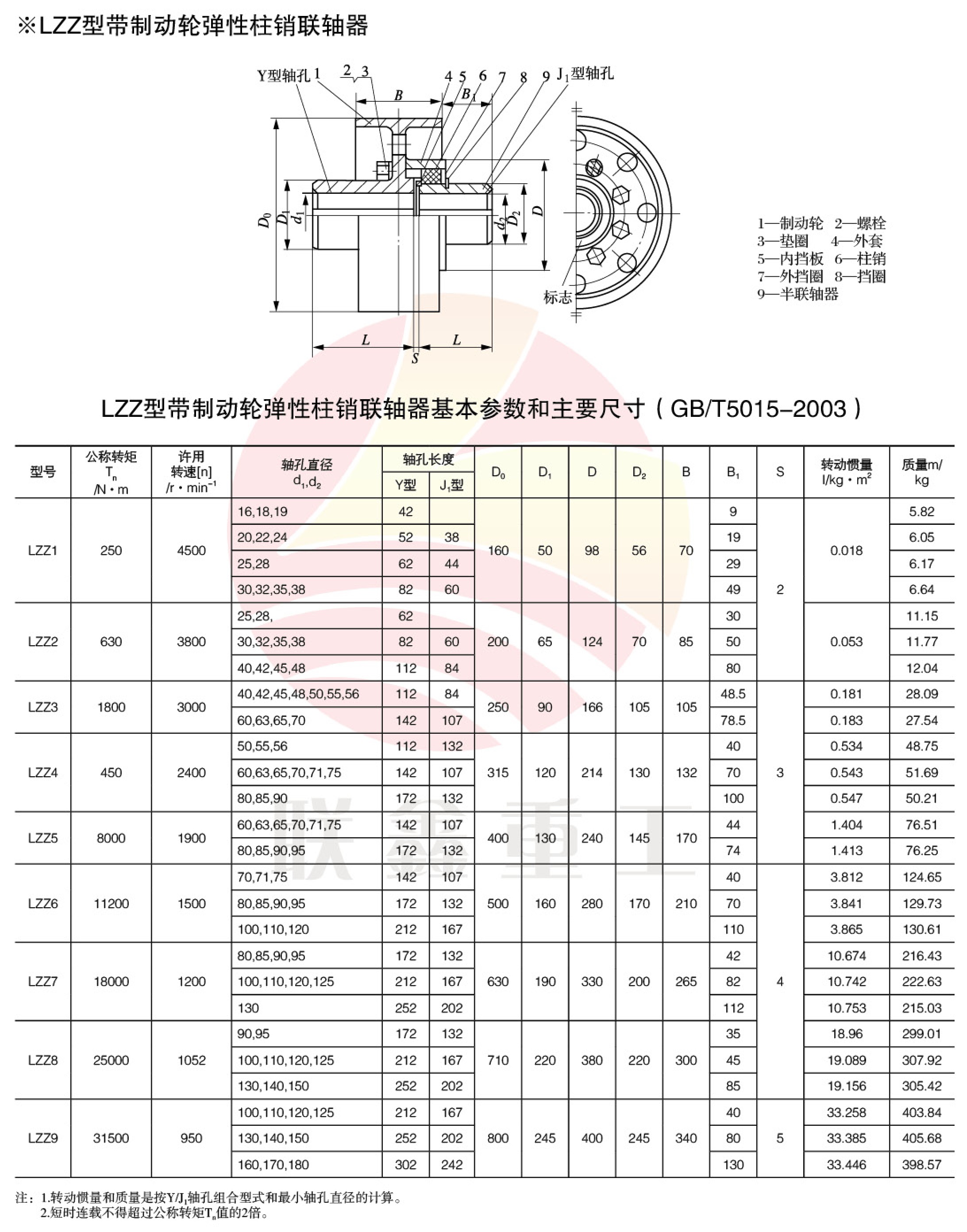

LZZ帶制動輪彈性柱銷聯軸器

時間:20-06-01

ZLL型帶制動輪彈性柱銷齒式聯軸器
ZLL型帶制動輪彈性柱銷齒式聯軸器簡稱”彈性柱銷齒式聯軸器“通過彈性柱銷傳遞轉矩實現兩半個聯軸器聯接，具有軸偏移補償能力和減震性能，可代替部分齒式聯軸器。ZLL型帶制動輪彈性柱銷齒式聯軸器與齒式聯軸器相比，結構簡單且組成零件較少，制造較方便，不用齒輪加工機床。ZLL型帶制動輪彈性柱銷齒式聯軸器屬于柱銷聯軸器的一種，按（GB/T5015-2003）標準制作；工作溫度為-20 ～70℃；軸向許用補償量為：±1.5~3mm；徑向許用補償量為0.3~1.5mm；角向許用補償量為0.5°。
ZLL型帶制動輪彈性柱銷齒式聯軸器的彈性柱銷利用尼龍棒車削而成，所以也稱為尼龍柱銷齒式聯軸器，尼龍柱銷為自潤材料不需潤滑，拆下檔板即可更換。尼龍柱銷置于兩個半聯軸器與外環之間的對合孔中，聯軸器通過柱銷傳遞轉矩，ZLL型帶制動輪彈性柱銷齒式聯軸器傳遞公稱扭矩為250～31500N.m；許用轉速為4000~950r/min；屬于高扭矩低轉速型聯軸器。

ZLL型帶制動輪彈性柱銷齒式聯軸器作用與ZL型彈性柱銷齒式聯軸器相同，區別是ZLL型在ZL型原有的基礎上增加了一個鋼制制動輪，通過控制制動輪可以調節聯軸器的轉速。
